สกรูชุบสังกะสีแบบจุ่มร้อนจะทนต่อการเกิดสนิมได้นานแค่ไหน?
Jun 03, 2025

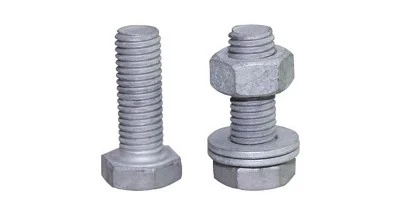

อายุการใช้งานที่ทนสนิมได้สกรูชุบสังกะสีแบบจุ่มร้อน ขึ้นอยู่กับว่าคุณภาพของพวกเขาเป็นไปตามกระบวนการมาตรฐานแห่งชาติ (GB) . ข้อมูลทั้งหมดในบทความนี้ขึ้นอยู่กับ gb/t 13912-2020 การเคลือบโลหะ-การเคลือบชุบสังกะสีแบบจุ่มร้อนบนผลิตภัณฑ์เหล็กและเหล็กที่ประดิษฐ์ .
1. ความหนาของการเคลือบสังกะสีและข้อกำหนด GB
ความต้านทานการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อนขึ้นอยู่กับความหนาของการเคลือบ . มาตรฐาน GB ระบุความหนาต่ำสุดตามความหนาของเหล็ก:
น้อยกว่าหรือเท่ากับ 3 มม. เหล็ก: การเคลือบเฉลี่ยมากกว่าหรือเท่ากับ45μmขั้นต่ำท้องถิ่นมากกว่าหรือเท่ากับ35μm;
3-6 mm Steel: การเคลือบเฉลี่ยมากกว่าหรือเท่ากับ55μmขั้นต่ำท้องถิ่นมากกว่าหรือเท่ากับ45μm;
＞ 6 มม. เหล็ก: การเคลือบเฉลี่ยมากกว่าหรือเท่ากับ70μmขั้นต่ำท้องถิ่นมากกว่าหรือเท่ากับ55μm .
กรณี: หากผู้ผลิตใช้การเคลือบเพียง30μmกับเหล็ก 6 มม. (น้อยกว่าครึ่งหนึ่งของ GB ขั้นต่ำ70μm) อายุการใช้งานต่อต้านการกัดกร่อนของมันจะลดลงเหลือน้อยกว่า 1/5 ของผลิตภัณฑ์มาตรฐาน .}
2. กลไกการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน
การชุบสังกะสีแบบจุ่มร้อนเป็นโครงสร้างคอมโพสิตของเลเยอร์โลหะผสมเหล็กกล้าสังกะสี (70% -80% ของความหนารวม) + ชั้นสังกะสีบริสุทธิ์สำหรับการป้องกันการกัดกร่อน:
เลเยอร์อัลลอยด์: ที่อุณหภูมิสูงเหล็กทำปฏิกิริยากับสังกะสีเพื่อสร้างชั้นโลหะผสม Zn-Fe หนาแน่นซึ่งผูกพันกับสารตั้งต้นที่มากกว่าหรือเท่ากับ 300mpa ป้องกันการเจาะสื่อกัดกร่อน
ชั้นสังกะสีบริสุทธิ์: ผ่านการป้องกันขั้วบวกเสียสละกลไก (ศักยภาพของสังกะสี -0.76 v, ศักยภาพของเหล็ก -0.037 V, ความแตกต่างที่อาจเกิดขึ้น 0 . 723V), สังกะสีกัดกร่อนเพื่อป้องกันพื้นผิวเหล็ก
3. อายุขัยต้านทานการกัดกร่อนในสภาพแวดล้อมที่แตกต่างกัน
สกรูชุบสังกะสีแบบจุ่มร้อนกัดกร่อนในลำดับของ "การบริโภคชั้นสังกะสี→การเปิดรับเลเยอร์อัลลอยด์→การกัดกร่อนของสารตั้งต้น" โดยมีอายุการใช้งานที่เกี่ยวข้องโดยตรงกับความเข้มของการกัดกร่อนสิ่งแวดล้อม:
| ประเภทสภาพแวดล้อม | ลักษณะการกัดกร่อน | การเคลือบมาตรฐาน (มากกว่าหรือเท่ากับ55μm) อายุการใช้งาน | อายุการเคลือบหนา (150μm) อายุการใช้งาน |
|---|---|---|---|
| สภาพแวดล้อมแห้งในร่ม | ไม่มีหมอกเกลือความชื้นต่ำ (RH ＜60%) | >50 ปี | 80-100 ปี |
| สภาพแวดล้อมในบรรยากาศกลางแจ้ง | มีso₂, ฝุ่น, การสะสมเกลือประจำปี 10-50 mg/m² | 15-25 ปี | 30-40 ปี |
| สภาพแวดล้อมที่มีเกล็ดสูงชายฝั่ง | Annual salt deposition >500 มก./ตาราง | 8-12 ปี | 15-20 ปี |
| สภาพแวดล้อมน้ำจืด | ร่างกายน้ำคงที่ความเข้มข้นของcl⁻ต่ำ | 25-30 ปี | 40-50 ปี |
| สภาพแวดล้อมของน้ำทะเล | High Cl⁻ (Cl⁻＞ 19000mg/L) น้ำไหล | 7-9 ปี | 10-15 ปี (พร้อมการป้องกัน cathodic) |
บันทึก: สภาพแวดล้อมใต้น้ำต้องการอัตราการกัดกร่อนเลเยอร์ Zinc ในน้ำทะเล (8-10 μm/ปี) สูงกว่าในน้ำจืดมาก (1-2 μm/ปี) .} {corrosion {{3}
4. ปัจจัยสำคัญที่มีอิทธิพลต่ออายุขัย
ความสมบูรณ์ของการเคลือบ:
รูพรุนก้อนสังกะสีหรือรอยขีดข่วนเชิงกล (e . g . ผลกระทบของเธรดในระหว่างการติดตั้ง) ทำให้ชั้นป้องกันและต้องซ่อมแซมด้วยสีที่อุดมด้วยสังกะสี (เนื้อหาสังกะสีมากกว่าหรือเท่ากับ 90%);
ผลิตภัณฑ์ที่ผ่านการรับรองจะต้องผ่านการทดสอบการไตเตรททองแดงซัลเฟต (GB/T 5267.1)เพื่อให้แน่ใจว่าการเคลือบต่อเนื่อง .
มาตรฐานกระบวนการ:
กระบวนการที่ด้อยกว่า (e . g . การละเว้นการดองหรืออุณหภูมิอุณหภูมิสังกะสีที่ไม่เหมาะสม) นำไปสู่การยึดเกาะของการเคลือบที่ไม่ดีและการลอกง่าย
กระบวนการมาตรฐาน: การเสื่อมสภาพของการดอง→การเปิดใช้งานฟลักซ์→การชุบสังกะสีแบบจีพ์
5. การชี้แจงตำนานทั่วไป
"การชุบสังกะสีที่หนากว่านั้นดีกว่าเสมอ": FALSE . ความหนาเกินกว่า200μMเพิ่มความเปราะบางและความเสี่ยงการแตกร้าว (GB/T 13912 แนะนำน้อยกว่าหรือเท่ากับ120μM);
"การทดสอบสเปรย์เกลือ 1,000 ชั่วโมง=10 ปีแห่งชีวิตกลางแจ้ง": ด้านเดียว . การทดสอบสเปรย์เกลือ (GB/T 10125) คือการทดสอบการกัดกร่อนแบบเร่งความเร็ว-อายุการใช้งานขึ้นอยู่กับปัจจัยที่ครอบคลุมเช่นความชื้นและมลพิษ
"การชุบสังกะสีแบบจุ่มร้อนสามารถแทนที่สแตนเลส": False. In strong acid (pH＜4), strong alkali (pH＞10), or high-temperature (>60 องศา) สภาพแวดล้อมอัตราการกัดกร่อนแบบชุบสังกะสีที่ต้องการการเคลือบสแตนเลสหรือการเคลือบ Dacromet .
บทสรุป
จุ่มร้อนที่สอดคล้องกับ GBสกรูชุบสังกะสี สามารถต้านทานการเกิดสนิมได้นานกว่า 50 ปีในสภาพที่เหมาะ8-12 ปีในสถานการณ์การกัดกร่อนสูง (e . g ., ชายฝั่งนอกบ้าน) . สำหรับการใช้งานทางวิศวกรรมเลือกความหนาของการเคลือบตาม ISO 12944 การจำแนกประเภทสิ่งแวดล้อม
